POCSAG

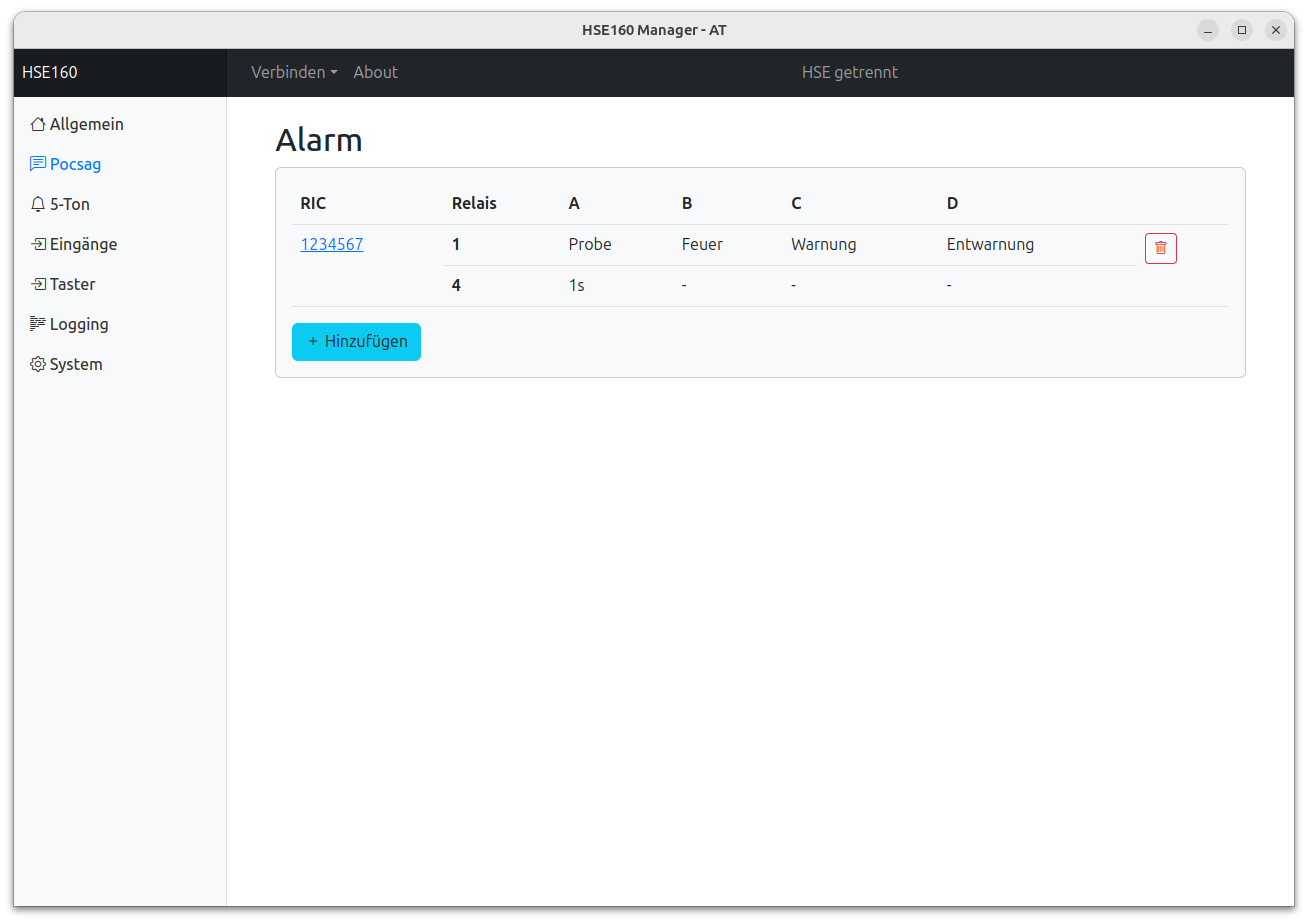

Hier werden die POCSAG Alarme konfiguriert. Dazu muss die RIC angegeben und eine Aktion einem Relais zugeordnet werden.

../_images/pocsag.png

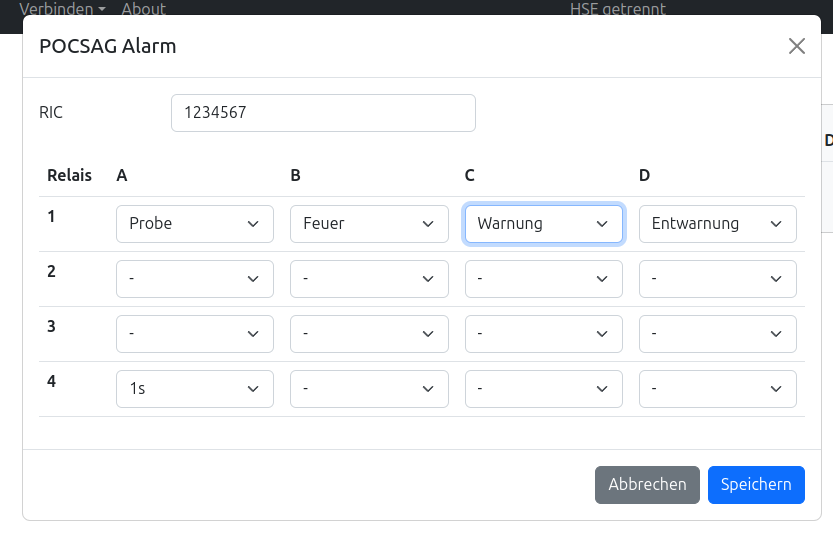

Mit dem Button + Hinzufügen kann ein neuer Alarm hinzugefügt werden. Der Löschen Button rechts neben einem Alarm löscht diesen. Um einen neuen Alarm zu konfigurieren, wird ein Popup Fenster geöffnet.

../_images/pocsag_add.png

In diesem Fenster wird im ersten Feld oben die RIC Adresse eingegeben. Darunter befindet sich eine Matrix für die Einstellung der Aktion bei der Alarmierung.

Jede Spalte entspricht einer bestimmten „Funktion“ (Functionbits) der POCSAG Adresse (A, B, C oder D). Eine Zeile entspricht einem Relais.

Beispiel

Im obigen Beispiel wurde die POCSAG RIC 1234567 konfiguriert:

  • Bei der Funktion A wird auf Relais 1 das Programm Probe ausgeführt. Gleichzeitig wird das Relais 4 für 1s aktiv (der Kontakt geschlossen).

  • Bei der Funktion B wird auf Relais 1 das Programm Feuer ausgeführt.

  • Bei der Funktion C wird auf Relais 1 das Programm Warnung ausgeführt.

  • Bei der Funktion D wird auf Relais 1 das Programm Entwarnung ausgeführt.
