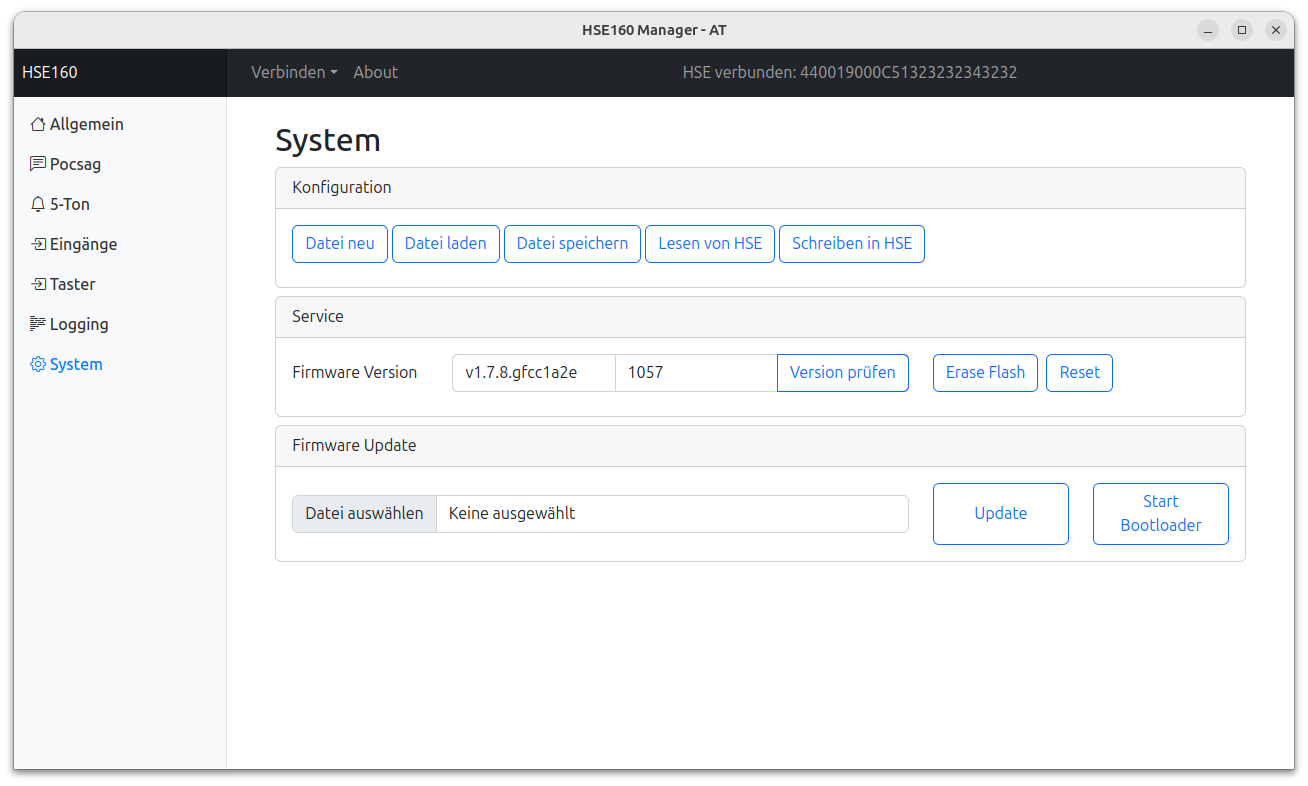

System

Im Menüpunkt System können Informationen vom HSE gelesen werden sowie Operationen im Bezug auf die aktuelle Konfiguration durchgeführt werden

Konfiguration

Der Unterpunkt Konfiguration dient dazu

eine neue Konfiguration zu starten (Datei neu)
eine existierende Konfiguration zu laden (Datei laden)
die aktuelle Konfiguration zu speicher (Datei speichern)
die aktuelle Konfiguration vom HSE zu lesen (Lesen von HSE)
die aktuelle Konfiguration in den HSE zu schreiben (Schreiben in HSE)

Service

In diesem Bereich kann die Version des HSE ausgelesen werden. Der erste Teil ist die Version. Die Zahl 1057 bezeichnet den verbauten Prozessor und dessen Features. Dient allerdings nur zur Information.

Die Version wird mit Hilfe des Buttons Version prüfen gelesen.

Erase Flash löscht den Flash Speicher in dem die Konfiguration und das Log File abgelegt sind (wird normalerweise nicht benötigt)

Reset führt einen Software Reset des HSE durch. Die Konfiguration wird neu geladen.

Firmware Update

Um eine neue Firmware einzuspielen, muss der HSE zunächst in den Bootloader Mode gebracht werden. Danach wird das Firmware File übertragen und in den integrierten Flash Speicher des Prozessors geschrieben. Am Ende muss noch ein Reset durchgeführt werden um die neue Firmware zu starten.

HSE über USB Verbinden und eine Verbindung mit der PC Applikation herstellen (Verbinden –> HSE verbinden)
Start Bootloader Button drücken. Dadurch wird der HSE neu im Bootloader Modus gestartet. Die CPU LED am HSE blinkt hier schnell.

Bemerkung

Sollte die USB Verbindung nicht automatisch getrennt werden, muss diese manuell über Verbinden –> HSE trennen getrennt werden.
Über Datei auswählen muss die Firmware Datei (hse16_vx.x.x.gxxxxx.hex) ausgewählt werden.
Mittels Update Button wird die Firmware übertragen. Ein Balken unterhalb zeigt den Fortschritt des Updates an.
Wenn das Update übertragen wurde, kann mittels Reset Button der HSE neu gestartet werden.

Überprüfung der Version

Am Ende des Updates kann nochmal die Version der Firmware überprüft werden. Folgende Schritte müssen ausgeführt werden:

HSE über USB Verbinden und eine Verbindung mit der PC Applikation herstellen (Verbinden –> HSE verbinden)
Den Button Version prüfen betätigen.
In dem Feld erscheint die aktuelle Version des HSE. Diese sollte mit der Version im Dateinamen des Firmwareupdates übereinstimmen. dann wurde die Aktualisierung korrekt durchgeführt.
