Allgemein

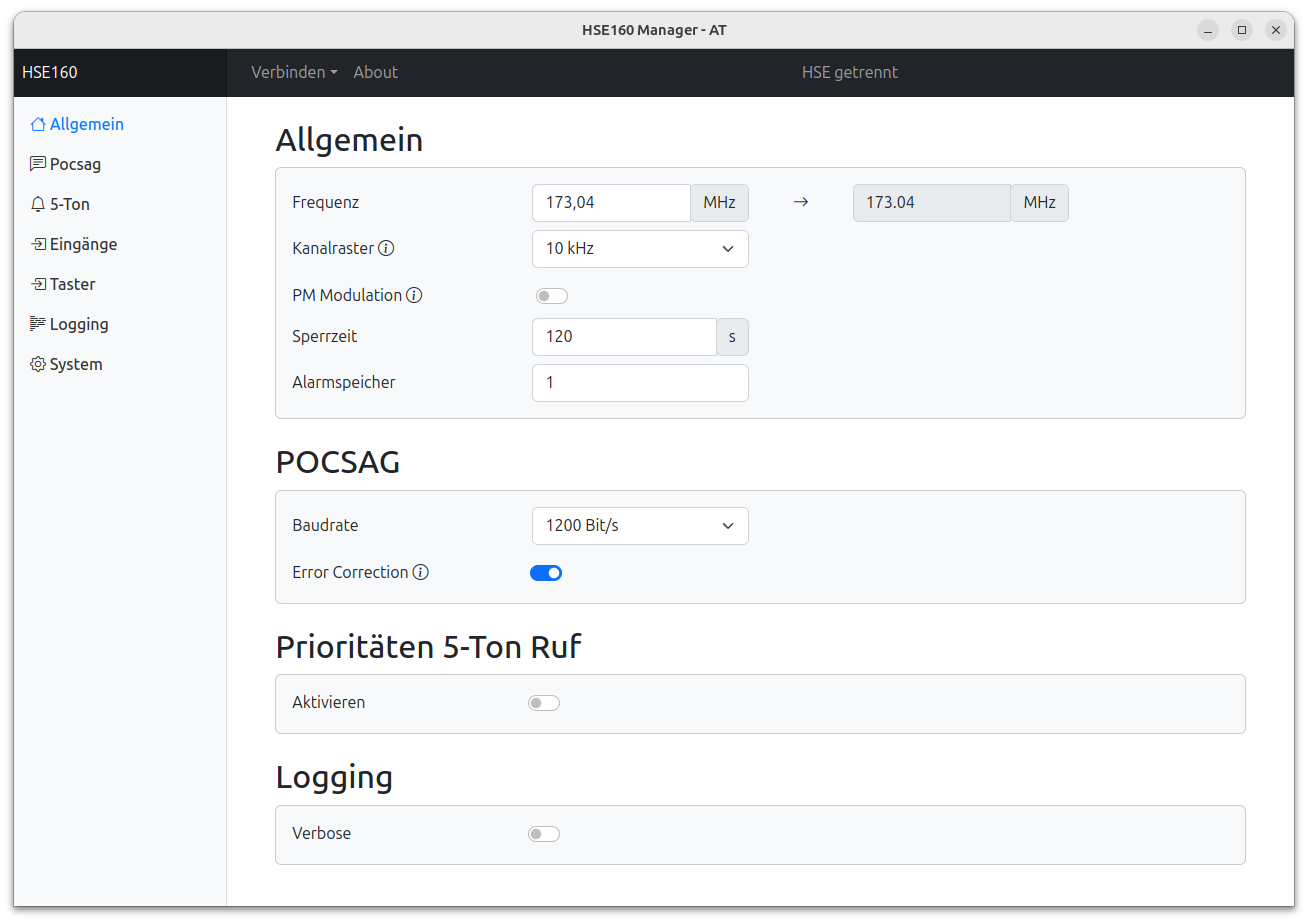

Einstellungen, die den allgemeinen Betrieb des HSE betreffen, werden über den Menüpunkt Allgemein in der linken Seitenleiste vorgenommen.

../_images/general.png

Allgemein

  1. Frequenz

Im ersten Feld wird die gewünschte Frequenz für den Empfang eingestellt. Das Empfangsmodul wird in einem bestimmten Raster Kanalraster betrieben. D.h. die Frequenz muss in diesem Raster liegen bzw. auf die nächste Frequenz des Kanalrasters eingestellt.

Rechts neben dem Feld für die Einstellung der Frequenz wird deshalb die tatsächliche Empfangsfrequenz angezeigt.

  1. Kanalraster

Das Empfangsmodul kann nur eine Frequenz in dem eingestellten Raster erreichen. Durch das Raster wird der Kanal definiert auf dem das Modul empfängt.

Bemerkung

Bis zur Software Version SW22 konnte das Empfangsmodul nur 10kHz als Frequenzraster.

  1. PM Modulation

Im Normalbetrieb verwendet das Empfangsmodul FM als Modulationsart. In bestimmten Regionen (z.B. Steiermark) wird als Modulationsart PM verwendet. Durch aktivieren dieses Schalters, wird die NF entsprechend nachverarbeitet um PM modulierte Signale empfangen zu können.

  1. Sperrzeit

Nachdem eine Alarmierung gestartet wurde, wird diese Zeit gewartet bis eine neue Alarmierung ausgeführt wird. D.h. Alarmierungsnachrichten, die innerhalb der Sperrzeit empfangen werden, werden entweder verworfen (Alarmspeicher == 1) oder verzögert nach Ablauf der Sperrzeit ausgeführt.

  1. Alarmspeicher

Der Alarmspeicher definiert die maximale an gespeicherten Alarmen, die der Reihe nach unter Berücksichtigung der Sperrzeit ausgeführt werden.

POCSAG

  1. Baudrate

Für POCSAG sind verschiedene Baudraten definiert. Zur Zeit wird nur die Baudrate 1200 Bit/s unterstützt!

  1. Error Correction

POCSAG verwendet zur sicheren Übertragung FEC Codes zur Fehlererkennung und Fehlerkorrektur. Sollte eine Fehlerkorrektur nicht gewünscht sein, kann diese hier deaktiviert werden. Defaultmäßig ist die Korrektur für POCSAG aktiviert.

Prioritäten 5-Ton Ruf

Der HSE160 kann neben POCSAG Meldungen auch 5-Ton Rufe empfangen. In bestimmten Regionen sind für die Sirenenprogramme bei der 5-Ton Alarmierung Priroritäten vergeben. D.h. ein Programm mit höherer Priorität unterbricht z.B. ein gerade ausgeführtes Programm mit niedrigerer Priorität.

Werden die Prioritäten aktiviert, kann eine Verzögerung zwischen dem unterbrochenen Sirenensignal und dem neuen eingestellt werden um eine bessere Identifizierung durch die Bevölkerung gewährleisten zu können. Zudem sind die Prioritäten einstellbar. Ein höherer Wert bei einem Programm entspricht einer höheren Priorität.

Beispielsweise:
Probe mit Priorität 1
Feuer mit Priorität 2
Verzögerung von 5s

Wird das Sirenenprogramm Probe gerade ausgeführt und ein Feueralarm wird empfangen, wird Probe unterbrochen, 5s gewartet und dann mit Feuer begonnen.

Logging

Log Meldungen werden in einen nichtflüchtigen Speicher geschrieben. D.h. auch nach einem Stromausfall können die Log Einträge am HSE ausgelesen werden. Für Debugging Zwecke kann das Logging auf Verbose (also gesprächig) eingestellt werden. D.h. es werden zusätzliche Ereignisse mitgeloggt:

  • Alle empfangenen 5-Ton Alarme werden ins Logging geschrieben.

  • Alle empfangenen POCSAG Adressen werden protokolliert.

  • Der RSSI Wert des HF Moduls wird jede Stunde ausgelesen und ins Log geschrieben.

  • Meldungen, die die Fehlererkennung und -korrektur von POCSAG Nachrichten betreffen werden in diesem Modus angezeigt.

Bemerkung

Der verbose Mode sollte je nach Standort nur vorübergehend eingeschaltet werden. Wenn an einem Standort sehr viele Meldungen (POCSAG oder 5-Ton) empfangen werden, kann das Log relativ schnell gefüllt werden.

Nach 32768 Einträgen, werden die ältesten Einträge im Log wieder überschrieben. Dies gilt es zu beachten, wenn verbose aktiviert ist.
